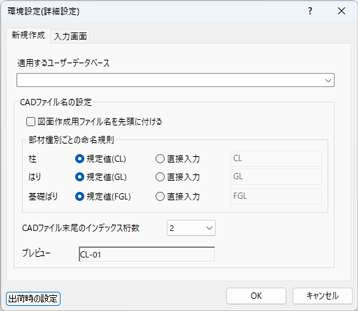

〔新規作成〕タブ

新規作成時に適用するユーザーデータベースや、CADファイル名の命名規則を設定します。

　 　

項目	説　明	初期値
適用するユーザーデータベース	新規作成時に「作成条件・図面プロパティ」の指定を「環境設定に登録したユーザーデータベースから取り込む」とした場合に、 初期値として読み込むユーザーデータベースファイルを指定します。 リストから[参照]をクリックし、適用するユーザーデータベースを指定します。 空欄とした場合は、構造モデラー+断面リストの初期値が用いられます。	なし
CADファイル名の設定
図面作成用ファイル名を 先頭につける	新規作成時に「作成方法」の指定を「図面作成用ファイルから読み込む」とした場合に、 読み込むファイル名をCADファイル名の先頭につけるかどうかを指定します。	つけない
部材種別ごとの命名規則  柱	「規定値」、「直接入力」のいずれか 新規作成時に自動生成されるCADファイル名の、部材種別ごとの文字列を指定します。	規定値（CL）
はり		規定値（GL）
基礎ばり		規定値（FGL）
CADファイル末尾の インデックス桁数	「1」～「3」のいずれか CADファイル名の末尾に付けるインデックスの桁数を指定します。 例)柱の3桁の設定の場合：CL-001	2
プレビュー	CADファイルの各設定によって自動生成されるCADファイル名のプレビューが表示されます。
